3ウェイボールバルブのトラブルシューティングは、エンジニア、メンテナンス技術者、最終ユーザーなど、流体制御システムに関与する人にとっては不可欠なスキルです。 3ウェイボールバルブサプライヤーとして、私は長年にわたってこれらのバルブに関する幅広い問題を見てきました。私はここでいくつかの実用的なトラブルシューティングのヒントを共有しています。
3ウェイボールバルブの基本を理解します
トラブルシューティングを掘り下げる前に、3ウェイボールバルブがどのように機能するかを理解することが重要です。 3ウェイボールバルブには、3つのポートと穴があるボールがあります。ボールを回転させることにより、異なるポート間で流体の流れを向けることができます。 2つの一般的な構成があります。L -PORTとT -PORT。 L-ポートバルブは、1つの入口から2つのアウトレットの1つに流れを向けることができますが、T -PORTバルブはより複雑な方法でフローを混合または分割できます。
一般的な問題と解決策
1。漏れ
漏れは、3ウェイボールバルブで最も一般的な問題の1つです。バルブ本体、ステム、または接続で発生する可能性があります。

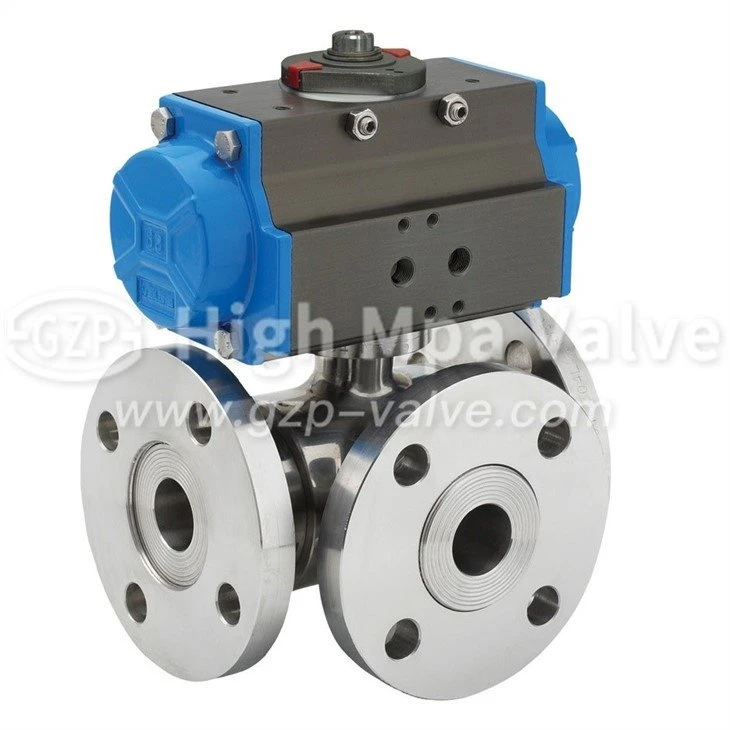

- バルブボディリーク：バルブ本体が漏れている場合、体の亀裂が原因である可能性があります。目に見える亀裂がないか、バルブ本体を慎重に検査します。場合によっては、適切なシーラントで軽微な亀裂を修復することができますが、大きな亀裂のためには、バルブを交換する必要がある場合があります。新しいバルブを選択するときは、考えてみてください鋳鋼3ウェイボールバルブ、強度と良好な腐食抵抗を提供します。
- 茎の漏れ：茎の漏れは、しばしば摩耗または損傷した茎シールによって引き起こされます。これを修正するために、ステムシールを圧縮する腺ナットを締めてみてください。締め付けが機能しない場合は、ステムシールを交換する必要があります。バルブにシールの正しいタイプとサイズを使用してください。
- 接続漏れ：接続が緩んでいるか、不適切に取り付けられている場合も、漏れを引き起こす可能性があります。すべてのパイプ接続を確認して、それらが適切に締められていることを確認してください。接続がスレッドになっている場合は、スレッドシーラントを適用して照明する必要がある場合があります。フランジ付き接続については、ガスケットに損傷を確認し、必要に応じてそれらを交換してください。
2。操作の難しさ
バルブハンドルを回すのが難しい場合は、いくつかの理由があります。
- バルブの破片：汚れ、砂、スケールなどの破片は、バルブの内側に入り、ボールがスムーズに回転するのを防ぐことができます。これを修正するために、清潔な液体でバルブを洗い流して破片を除去してみてください。問題が続く場合は、バルブを分解して徹底的に清掃する必要がある場合があります。
- シートダメージ：摩耗または破損した座席も、動作が困難になる可能性があります。座席は、ボールが密閉する表面です。座席が破損している場合、ボールが自由に回転することを許可しない場合があります。この場合、座席を交換する必要があります。高品質のシートを使用して、適切なシーリングとスムーズな動作を確保することが重要です。
- 茎の結合：ステムがずれている場合、または茎と梱包の間に過度の摩擦がある場合、STEM結合が発生する可能性があります。ステムアライメントを確認し、まっすぐであることを確認してください。梱包がきつすぎる場合は、摩擦を減らすために腺ナットをわずかに緩めることができます。
3。誤った流れ方向
時には、バルブが予想どおりに流れを向けない場合があります。
- 誤ったバルブ構成：アプリケーション用の正しいバルブ構成（L -PORTまたはT -PORT）があることを確認してください。バルブが誤って取り付けられている場合、フロー方向が誤っている可能性があります。適切なインストールを確認するには、バルブのインストール手順を参照してください。
- ボールポジショニング：ボールが正しい位置にない場合があります。バルブハンドルを確認して、目的のフロー方向に対応する正しい位置にあることを確認してください。場合によっては、ハンドルが緩んだり、整列したりする可能性があるため、調整または締められる必要がある場合があります。
4.フローなし
バルブを通る流れがない場合、閉塞による可能性があります。
- 内部詰まり：破片や壊れた部品など、バルブ内の閉塞を確認してください。必要に応じて、必要に応じてバルブを分解します。バルブを再組み立てる前に、すべての内部コンポーネントを徹底的に清掃してください。
- 外部閉塞：また、バルブに接続されているパイプを確認してください。パイプの詰まりは、液体がバルブを流れるのを防ぐことができます。
予防保守
3ウェイボールバルブで問題に遭遇する可能性を最小限に抑えるには、予防保守が重要です。
- 定期的な検査：バルブの定期的な目視検査を実施して、摩耗、損傷、漏れの兆候を確認します。バルブボディの亀裂、摩耗したシール、ゆるい接続を探します。
- 潤滑：バルブにステムなどの可動部品がある場合、メーカーの推奨に従って定期的に潤滑します。適切な潤滑は、摩擦を減らし、早期摩耗を防ぐことができます。
- クリーニング：バルブと周辺エリアをきれいに保ちます。バルブを損傷する可能性のある汚れ、破片、または腐食性物質を取り除きます。
トラブルシューティングツール
適切なツールを使用すると、トラブルシューティングの3ウェイボールバルブがはるかに簡単になります。いくつかの重要なツールには以下が含まれます。
- レンチ：特にバルブを分解または再組み立てする場合、ナットとボルトを締めたり緩めたりするには、さまざまなサイズのレンチが必要です。
- ドライバー：ドライバーは、カバーを取り外したり、内部コンポーネントにアクセスするのに役立ちます。
- 検査ミラー：検査ミラーは、バルブ内で表示され、隠れた損傷や閉塞を確認するのに役立ちます。
- リーク検出スプレー：リーク検出スプレーを使用して、肉眼では見えない小さな漏れを識別できます。
いつ専門家の助けを求めるか
場合によっては、3ウェイボールバルブのトラブルシューティングは、機能を超えている場合があります。ひどく損傷したバルブ本体、誤動作するアクチュエーター（バルブが自動化されている場合）などの複雑な問題に遭遇した場合、または進行方法がわからない場合は、専門家の助けを求めるのが最善です。 3ウェイボールバルブサプライヤーとして、より困難な問題について技術サポートと支援を提供できる専門家チームがあります。
結論
3ウェイボールバルブのトラブルシューティングには、その動作、一般的な問題、適切なツールとテクニックを十分に理解する必要があります。このブログで概説されているヒントに従うことで、3つのウェイボールバルブで多くの問題を効果的に診断して修正できます。定期的な予防保守は、バルブの寿命を延長し、信頼できる操作を確保するのにも役立ちます。
高品質の3ウェイボールバルブの市場にいる場合、またはトラブルシューティングのさらなる支援が必要な場合は、お気軽にご連絡ください。私たちはあなたのすべてのバルブのニーズを支援し、あなたの流体制御システムがスムーズに動作するようにします。
参照
- バルブハンドブック、さまざまなエディション
- 3ウェイボールバルブ用のメーカーマニュアル
